Schéma électrique

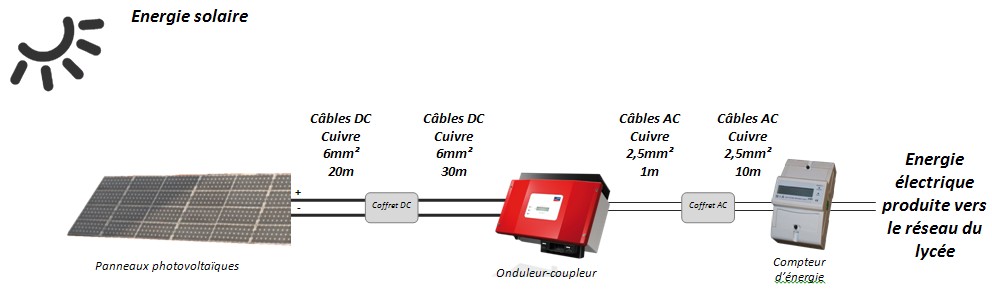

Schéma de l'installation

Le câblage de l’installation « Phébus » est conforme au schéma de la norme C15-712-1 appliquée depuis le 1er janvier 2011 (schéma d’installation PV dans des locaux d’habitation avec revente totale de la production).

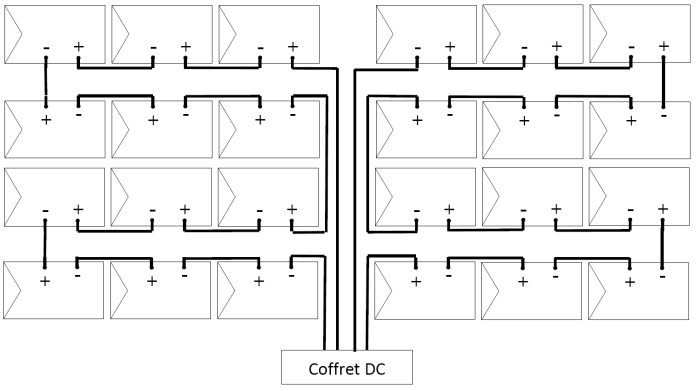

Couplage des modules photovoltaïques

Le champ photovoltaïque est composé de 2 strings (chaînes de panneaux en série) de 12 modules BP275. Ces 2 chaînes sont montées en parallèle dans le coffret DC à l'aide de conducteurs de 6mm² en cuivre.

Raccordements
