Fonctionnement du système de suspension

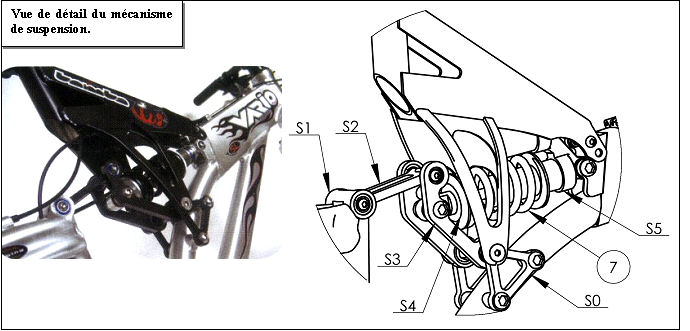

Le mécanisme de suspension est modélisé sur l'image du dessus, on peut distinguer 6 Blocs Cinématiquements Equivalents :


le cadre S0,

le levier S3,

la biellette S2,

le bras oscillant S1,

la partie tige S4 de l'amortisseur

la partie corps S5 de l'amortisseur.



Le ressort 7 étant un solide déformable, il n'est pas répertorié dans ce bilan.


le débattement de la suspension est limitée par la course de l'amortisseur.
