ACTIVITE ELEVE 2


4 CARACTÉRISTIQUES PARTICULIÈRES DES ACCUMULATEURS


On veut comparer certaines caractéristiques (densité massique et volumique, coût de revient etc ..) pour des accumulateurs commercialisés. On donne les références voulues pour les accumulateurs suivants:


- NP2.8 - 6

- HHR300CH

- N-3000 CR

- NCR18650


4-1 Rechercher pour chaque référence :


       - type d'acumulateur

       - fabricants

       - capacité

       - tension

- un distributeur ;

- le prix TTC ;

- la masse (kg) ;

- les dimensions, longueur, largeur et hauteur (dm).

ou hauteur , diamètre (dm).


Reporter les informations trouvées dans les tableaux (voir document réponse).


4-2 UTILISATION DU TABLEUR EXCEL

On utilise le tableur Excel pour calculer les densités massique et volumique ainsi que le coût de revient de l’énergie stockée pour chacun des accumulateurs.


4-2-1 Ouvrir le fichier comparatif accus.xls avec le tableur Excel.


4-2-2 Reporter dans le tableau les informations trouvées :

- tension ;

- capacité ;

- nombre de cycles de charge et de décharge complète ;

- rendement ;

- dimensions ;

- masse ;

- prix.


4-2-3 Indiquer la formule à écrire dans la cellule P6 pour afficher l’énergie stockée dans la batterie (en Wh) :


4-2-4    Écrire l’équation de la cellule P6 (et étendre cette équation à l’ensemble de la colonne).


4-2-5 Indiquer la formule à écrire dans la cellule Q6 pour afficher la densité d’énergie massique (en Wh/kg) :


4-2-6 Écrire l’équation de la cellule Q6 (et étendre cette équation à l’ensemble de la colonne).


4-2-7 Indiquer la formule à écrire dans la cellule R6 pour afficher la densité d’énergie volumique (en Wh/dm3) :


4-2-8 Écrire l’équation de la cellule R6 (et étendre cette équation à l’ensemble de la colonne).


4-2-9 Indiquer la formule à écrire dans la cellule S6 pour afficher l’énergie consommée pour charger complètement la batterie (en Wh) :


4-2-10   Écrire l’équation de la cellule S6 (et étendre cette équation à l’ensemble de la colonne).


4-2-11 Indiquer la formule à écrire dans la cellule T6 pour afficher l’énergie consommée pour charger la batterie durant tous les cycles de fonctionnement (en kWh) :


4-2-12 Écrire l’équation de la cellule T6 (et étendre cette équation à l’ensemble de la colonne).


4-2-13 Indiquer la formule à écrire dans la cellule U6 pour afficher l’énergie stockée dans la batterie durant tous les cycles de fonctionnement (en kWh) :


4-2-14 Écrire l’équation de la cellule U6 (et étendre cette équation à l’ensemble de la colonne).


4-2-15 Indiquer la formule à écrire dans la cellule V6 pour afficher le coût de l’énergie consommée par la batterie durant tous les cycles de fonctionnement (en €) :


4-2-16 Écrire l’équation de la cellule V6 (et étendre cette équation à l’ensemble de la colonne).


4-2-17 Indiquer la formule à écrire dans la cellule W6 pour afficher le coût total d’utilisation de la batterie (en €) :


4-2-18 Écrire l’équation de la cellule W6 (et étendre cette équation à l’ensemble de la colonne).


4-2-19 Indiquer la formule à écrire dans la cellule X6 pour afficher le coût de revient du kWh stocké dans la batterie :


4-2-20 Écrire l’équation de la cellule X6 (et étendre cette équation à l’ensemble de la colonne).

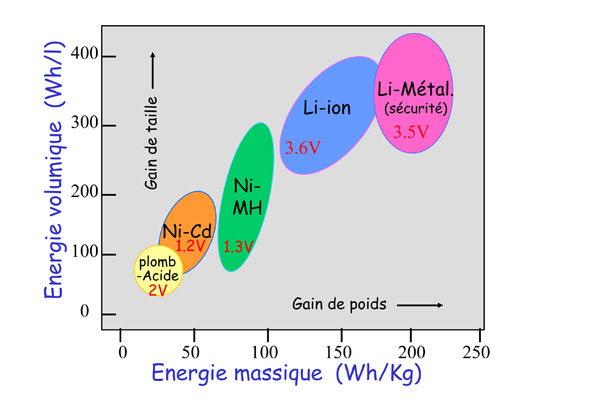

4-3  Nous allons vérifier le diagramme de ragonne à partir de vos résultats.


4-3-1 Tracer pour chaque type d'accumulateur avec la fonction nuage de point d'excel le graphique Energie volumique (Wh/l) en fonction de l'énergie massique (Wh/kg).


5. INTERPRÉTATION DES RÉSULTATS


A partir des résultats du tableau et des informations trouvées, indiquer les avantages et inconvénients de chaque type d’accumulateurs. Donner en les principales utilisations.


 5-1  à 5-4 Compléter le document réponse.


 5-5 Comparer le diagramme de ragonne obtenu à celui du sujet ?
