Stockage de l'Énergie

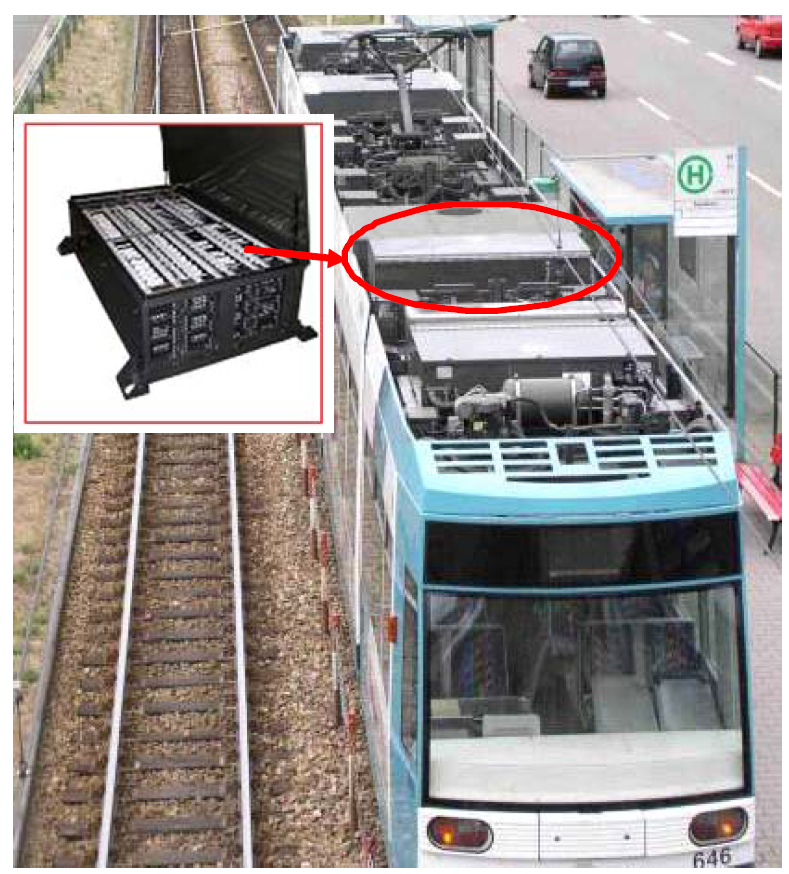

Le système MITRAC Supercaps de Bombardier est testé depuis 2003 sur le réseau des transports publics de Mannheim en Allemagne. Le système de stockage de l’énergie installé sur le toit du véhicule s’est avéré être une solution d’économie d’énergie performante et fiable.

1- Compléter la chaîne d'énergie sur le document réponse.

2- D'après le diagramme de Ragone, justifier l'emploi de supercondensateurs dans les transports.

Parcourir le document de bombardier et répondre aux questions suivantes :

3- Quel sont les avantages d'utiliser des supercondensateurs sur un tramway (pages 1 et 2).

4- A quel moment stocke-t-on l'énergie ?

5- A quel moment utilise-t-on l'énergie ?

Les caractéristiques d'une unité sont :

énergie installée : 1 kWh

puissance max : 300 kW

tension d'alimentation : 750 V DC

6- Pendant combien de temps l'énergie est-elle disponible à la puissance max.

7- Quelle est la capacité en farad (F) d'une unité ?

Une rame dispose de 2 unité et roule à 60 km / h.

8- Quel est la distance parcourue par la rame si l'énergie est fournie par 2 unités.
