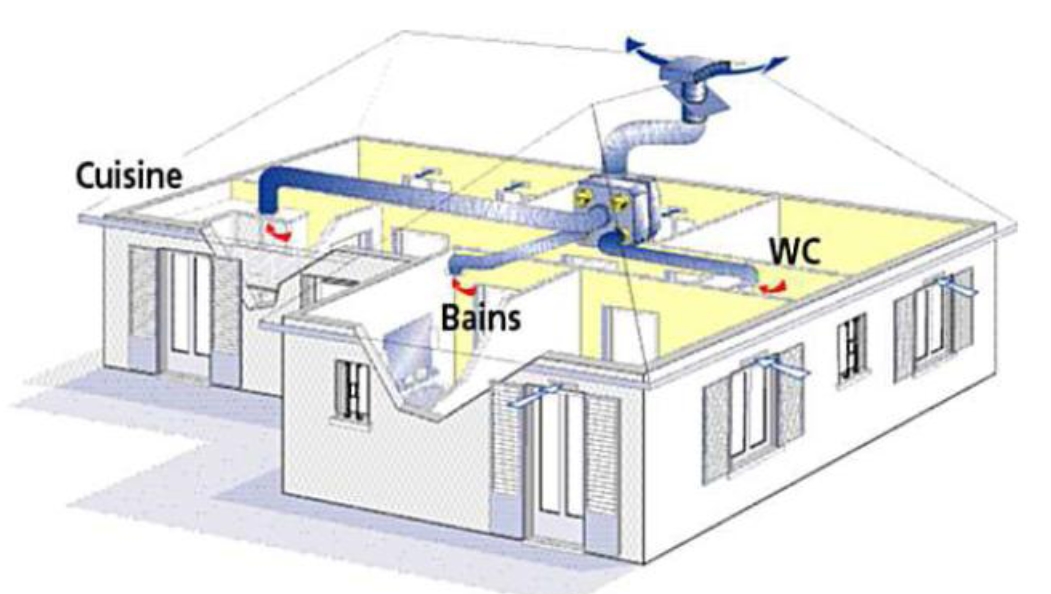

La maison d'un particulier est équipée d'une VMC simple flux.


Il s'agit d'un ventilateur placé dans les combles, aspirant l'air par des conduits aboutissant dans les pièces humides.


La dépression ainsi créée assure que l'air humide ou chargé d'odeurs ne circule pas dans le reste de la maison.


Cette mise en dépression force également l'air extérieur à entrer dans la maison par des ouïes disposées dans les pièces non humides.


La circulation de l'air est ainsi à sens unique.





Objectif de la séance:

Effectuer des mesures sur un système de renouvellement d'air avec la VMC

Estimer les déperditions thermiques dues à la mise en température de l'air extérieur sont donc proportionnelles :

■au volume d'air à réchauffer

■au taux de renouvellement d'air

■à la chaleur volumique de l'air.



Description des mesures :

La VMC simple flux possède deux vitesses (PV et GV).

Nous allons mesurer, à l'aide de l'anémomètre, pour chacune d'entre des vitesses, la vitesse de circulation de l'air.

On en déduira les débits d'extraction et de rejet.

Nous mesurerons également pour chacune des vitesses la puissance électrique consommée.


Matériels:

oUne maquette d'essai avec une VMC simple flux

oUn anémomètre à hélice

oUn wattmètre




Déroulement des mesures :


1) Mettre en place les appareils de mesures nécessaires pour relever la puissance consommée par la VMC. Un schéma est obligatoire.


2) Après accord du professeur, mettre en marche la VMC.


3) A l'aide de l'anémomètre, mesurer la vitesse de circulation de l'air au niveau de la bouche d'aspiration.


4) Mesurer le diamètre de la bouche et en déduire le débit d'aspiration.


5) Mettre en fonctionnement la ventilation en PV, puis :

■Mesurer les différentes vitesses d'extraction par les bouches.

■Mesurer la vitesse d'air rejeté à l'extérieur

■Mesurer les températures en entrée et en sortie de bouches

■Mesurer la puissance électrique du groupe de ventilation


6) Mettre ensuite en GV, puis :

■Mesurer les différentes vitesses d'extraction par les bouches.

■Mesurer la vitesse de débit d'air rejeté à l'extérieur

■Mesurer les températures en entrée et en sortie de bouches

■Mesurer la puissance électrique du groupe de ventilation




Analyse des mesures :


7) Déduire des mesures précédentes, les débits d'extraction.


8) Déterminer le débit de ventilation moyen sur une journée, en considérant le cas d'utilisation suivant:


Fonctionnement journalier d'une VMC (en moyenne) : 2h/jour en GV le reste en PV.


Les déperditions thermiques sont dues à la mise en température de l'air extérieur. Elles sont donc proportionnelles :

■au volume d'air à réchauffer

■au taux de renouvellement d'air

■à la chaleur volumique de l'air.


9) Déterminer la déperdition énergétique (en kWh) sur une journée de fonctionnement (24h) due au renouvellement d'air.



Données:

Température extérieure = 5°C

Température intérieure = 20°C

Capacité thermique volumique de l'air : Cthv air = 0,34 W.h / m3 . K



10) Déterminer alors pour les conditions précédentes de débits et de fonctionnement, la déperdition énergétique annuelle due à la ventilation en kWh.



Données:

Dju = 3200 °C.jour (sur 232 jours)



11) Déterminer la puissance électrique moyenne de fonctionnement avec les conditions de fonctionnement définies.
